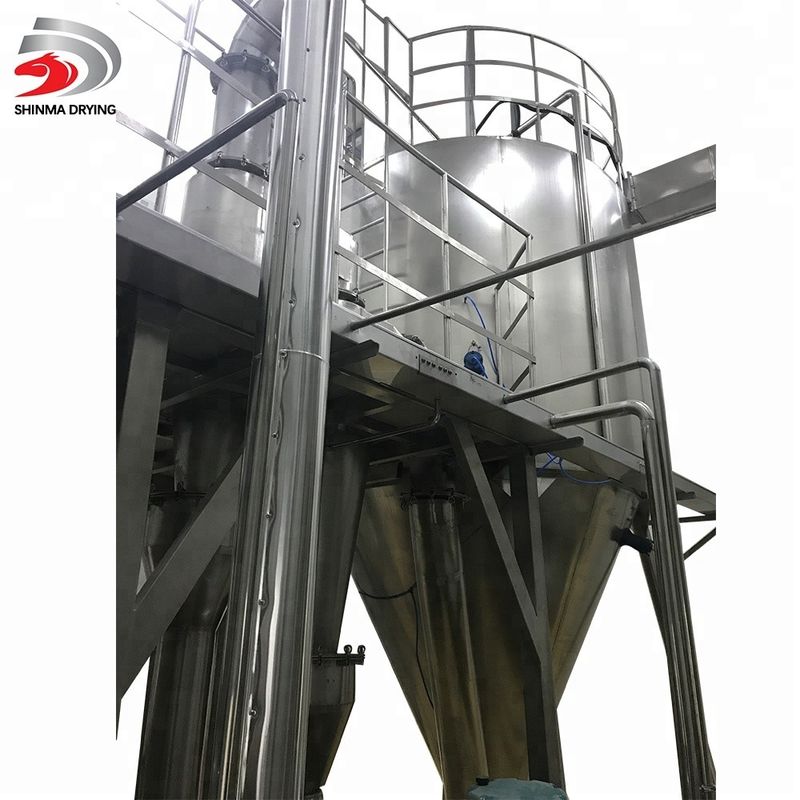

مجفف رذاذ محلول بروتين السمك المتحلل بالماء

 Ⅰ شروط التصميم

1. الشروط المادية

مواد خام:محلول بروتين السمك المتحلل

محتوى الماء الأولي:85٪

محتوى الماء النهائي:    ≤3.5٪

سعة:38 كجم / ساعة

درجة حرارة السائل:درجة الحرارة المحيطة

2. شروط التكنولوجيا

نوع التفتيت: طرد مركزي

طريقة القطرات والاتصال بالهواء الساخن: تدفق التيار المشترك

مصدر الحرارة وطريقة التسخين: غاز البترول المسال فرن الهواء الساخن بالغاز الطبيعي

درجة حرارة:200

درجة حرارة المخرج:حوالي 80

جمع المنتج:البرج الرئيسي+إعصار

3. ظروف الغلاف الجوي

الضغط الجوي:101.325 كيلو باسكال

درجة الحرارة المحيطة:20

الرطوبة النسبية:80٪

4. المرافق العامة

4.1 الطاقة الكهربائية

الطاقة الكهربائية:380 فولت ، 50 هرتز ، 3 مراحل ،

الطاقة: 45 كيلو واط

4.2. الهواء المضغوط

الضغط: 0.6 ميجا باسكال

الاستهلاك: 0.6 م³/ دقيقة

4.3 الماء

الاستهلاك: للتنظيف

4.4 المجال المراد تركيبه (L × W × H) م

الطول × العرض × الارتفاع 8 × 8 × 11

Ⅱ.وصف النظام

اختيار النموذج الأساسي:

مجفف الرش موديل LPG-250 (سعة 38 كجم / ساعة)

طريقة التسخين:فرن الهواء الساخن بالغاز الطبيعي المسال

نظام جمع الغبار:إعصار

نظام الدورة الدموية:تم فتح مروحة الانفجار والشفط

نظام تنقية الهواء:فلتر هواء من المستوى المتوسط ​​الأولي

نظام التغذية: تغذية قابلة للتعديل بمضخة الضغط العالي (اقترح مجموعتين ، واحدة للحجز بعد العمولة)

نظام التحكم:يُظهر العداد الرقمي درجة الحرارة والضغط والضغط التفاضلي وشاشة تعمل باللمس تُظهر تدفق العمل ومعلمات التحكم PLC وما إلى ذلك.

Ⅲ.نطاق التطبيق

1. يتكون نظام مجفف الرذاذ مما يلي

(1).نظام المدخل

(2).نظام الهواء الساخن

(3).نظام التجفيف

(4).نظام المنفضة

(5).نظام عادم الهواء

(6).نظام التحكم

المعايير الفنية
